Name: Metalowa powierzchnia szklana Wełna i PU Sandwich panel Maszyna z non - stop cięcia
Brand: RISHBIN
SKU: RH-PU-21
Price: 1.00 USD
Availability: InStock
Rating: 5 (109 reviews)

Dom Produkty Cięcie metalu brzeszczotów

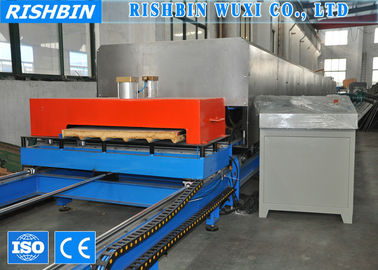

Metalowa powierzchnia szklana Wełna i PU Sandwich panel Maszyna z non - stop cięcia

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	RISHBIN
Orzecznictwo:	CE
Model Number:	RH-PU-21

Zapłata:

Minimum Order Quantity:	1 Set
Cena:	Contact Us
Packaging Details:	Standard packing
Delivery Time:	60 working days
Payment Terms:	T/T, L/C
Supply Ability:	200 Sets Per Year

Kontakt

Szczegółowy opis produktu

High Light:

pu Maszyna płyt warstwowych

maszyna do produkcji płyt warstwowych

Metalowa powierzchnia szklana Wełna i PU Sandwich panel Maszyna z non - stop cięcia

Parametry techniczne maszyny płyt warstwowych

Pozycja	Opis
Materiał produkcja	(0.25mm-1,0 mm) x L, wydajność strength≤G300 stali kolorowej
prędkość produkcji	4-8 m / min
typ produkcji	całkowicie ciągłej produkcji z PLC sterowania
Grubość pianki PU	25-80mm
struktury kompozytu	Pozycja ustalona przez podwójne gumy tracker
System pieniący	całkowicie automatycznie ciągłego spieniania, ilość piany może być bezstopniowo regulowany
Moc produkcji	≥ 22KW
Całkowita moc	≥ 35 KW
Tnący	Tłok pneumatyczny kierowcy, non-stop cięcia poprzez stół przesuwny
Elektroniczny system controllingu	System sterowania PLC pełnej częstotliwości

Specyfikacja maszyny płyt warstwowych

Pozycja	Opis
Trzy zestawy urządzenia rolkowego	1. Funkcja: Rolka do tworzenia profili panelu PU 2. Za pomocą spawania H-belki sterownika silnika, jazdy łańcuchowego 3. Dane techniczne: Materiał wałka NO.45forged stali, z cyfrowym kontrolowane procesji, pokrytym twardym chromem na powierzchni rolek tworzących
PU Sandwich Foaming Linia	1. Dwa zestawy szafie przenośnika taśmowego: do około 24m, w dół przenośnika jest około 30m.They prowadzić blachy stalowej z rolki formującej urządzenia do podgrzewania pokoju i pieniące do cięcia. 2. Jeden podgrzewanie pomieszczenia: Jest zbudowany z materiału izolującego ciepło, a to może się nagrzewać blachy stalowej do 25-38 przez grzejnik. 3. Jeden zestaw PU Dwuskładnikowy płynny mieszania oraz sekcji wstrzykiwanie do spieniania: przyjąć chińską pompę wysokiego ciśnienia. To mają system kontroli temperatury oraz system monitorowania poziomu materiału. Zbiornik materiału wynosi około 150L. Dwa zbiorniki. 4. Płyn i dwukrotnie urządzenie gumy obejmują system, aby panel sterownika silnika. 5. Szerokość płyty pasa jest 1250mm, zakres regulacji odległości pomiędzy górnym i dolnym pokładzie pasa Rama: min 25mm, max 200mm. A zakres regulacji grubości płyty warstwowej. 30mm, 50mm, 100mm (30-50 na suficie, 50-100 ścienne)
Panel Automatycznie system tnący	1. Urządzenie do cięcia może poruszać 2500mm podłużnie wzdłuż linii produktów; fly piła maszyny tnącej mogą poruszać się poprzecznie 1900mm, maszyna do cięcia przesuwa się wzdłużnie i poprzecznie wzdłuż drogi slajdów. 2. Maszyna do cięcia przyjmuje jednostronne zespół brzeszczot sposób, cięcia i odnawialnego po cięciu. Piła do cięcia można obracać, więc cięcia w dwóch kierunkach jest do zrealizowania. 3. Jest szczelny panel tłoczenie systemu (pneumatyczny) w maszynie tnącej. 4. Istnieje położenie ogranicznika ograniczyć wzdłużny i poprzeczny ruch maszynę do cięcia.
Elektryczny system sterowania	1. System kontroli przyjmuje ekran dotykowy PLC, sterowanie modułu i przetwornik. System kontroli przyjmowania Panasonic (Japonia) produktu. 2. Istnieje jeden platform kontrolnych i elektryczna bagażnika za pomocą którego obsługi i sterowania silników elektrycznych oraz wszystkie wnioski (w tym pneumatycznych i hydraulicznych) w linii produktów. 3. wtrącone odpowiednią ilość przenośnych przełącznika na linii produkcyjnej, tak ręcznym dostać wygodne. 4. Alarm oraz system awaryjnego zatrzymania powinien być zainstalowany w linii produkcyjnej w przypadku wypadków zdarza

Przepływ roboczy

Materiał Ładowanie --- --- rozwijania kręgu przewodnik - walcowanie --- --- rolki podającej wstępnego podgrzewania stali --- --- pieniący połączeniu dwóch części --- --- ścinania pakowania ręcznego

Wprowadzenie Maszynie

Ta linia produkcyjna PU Sandwich Panel jest automatyczna linia produkcyjna.
W procedurze PU produkującego płyt warstwowych, linia produktów może stale produkować płyty warstwowej z rdzeniem PU jako materiału.
Surowce stanie ciekłym w sposób ciągły wstrzykiwany do środka trzech ukształtowanych paneli i reakcji, pienienia zestalania w podwójnej gumy.
Płyty warstwowej PU może być wycięty automatycznie w zależności od wymaganej długości dla użytkowników.

Podanie

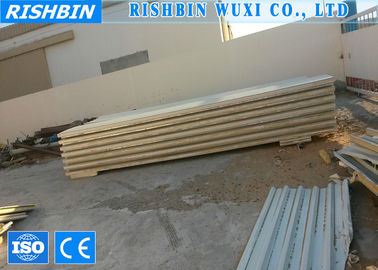

Panel wełny szklanej powierzchni metalu wielowarstwowe
